無溶劑三防漆特性
●對材料無腐蝕性
●憎水性及憎水遷移性強，防潮性好
●更好的附著力
●施工方便
●無溶劑
無溶劑硅基三防漆是一種單組份三防漆，常溫下自然固化。固化后的涂層具有優良的電氣絕緣性能和化學穩定性，能耐水、耐臭氧、耐氣候老化，對電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附著力。
通常情況下，硅基三防漆需依靠溶劑進行稀釋，以增加其流動性，TIS-NM環保無溶劑三防漆在無溶劑的情況下保持產品低粘度和良好的流動性，同時使產品發揮出較強的附著力，同類型的很多三防漆產品目前還無法兼顧這幾個技術難點。
無溶劑三防漆性能指標
| 序號 | 項目 | 單位 | 技術指標 | 檢測標準 | |
| 固化前 | 1 | 外觀 | / | 半透明乳白色流動體 | 目測 |
| 2 | 表干時間（25℃） | min | 5 | GB/T 1728 | |
| 3 | 粘度 | mPa·s | 500 | GB/T 10247 | |
| 4 | 實干時間 | h | 22 | GB/T 1728 | |
| 固化后 | 5 | 附著力 | 級 | 1 | GB/T 1720 |
| 6 | 拉伸強度 | MPa | 1.5 | GB/T 528 | |
| 7 | 斷裂伸長率 | % | 100 | GB/T 528 | |
| 8 | 擊穿強度 | kV/mm | 27 | GB/T 1695 | |
| 9 | 體積電阻率 | Ω·cm | 8.9×1014 | GB/T 1692 | |

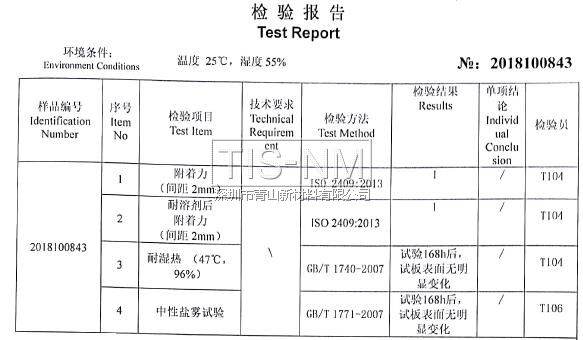

無溶劑環保三防漆檢驗報告
※ 附著力及耐溶劑后附著力均為1級，耐濕熱（47℃，96%）試驗168小時后，試板表面無明顯變化，中性鹽霧試驗168小時后，試板表面無明顯變化。
報告說明：
1.劃格后，用壓敏膠帶粘貼劃格區域后再觀察漆膜脫落情況。
2.試板制樣：采取噴涂方式制樣。
3.耐溶劑后附著力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭干凈后檢測附著力。
4.鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。
5.鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。
6.鹽霧試驗結束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。
無溶劑環保三防漆用途
用于電子線路板、通訊設備、變電設備、母排、電機附件、開關柜、干式變壓器、整機浸涂或噴涂，起到防潮、防靜電、絕緣作用。
無溶劑三防漆使用方法
●將需涂覆的材料表面擦拭干凈，保證被粘表面無油污、雜質。
●本品可采用刷涂、噴涂、浸涂等方法施工。涂層以不流卦、不漏涂為限。一次涂膜厚度一般在 0.1~0.2mm 之間為宜，最終涂膜厚度應達 0.3~0.5mm。
●第一道涂膜表干后，即可再次涂覆。
●用完的毛刷、噴槍等應及時用稀釋劑洗凈，以備下次使用。
●本產品使用時靠接觸空氣中水分固化。施工剩余產品需及時密封以備下次使用。空氣中的水分含量越高，涂料干燥固化越快；溫度越高，涂料固化越快。
安全與環保
本產品符合環保認證，符合當下國內安全生產管理部門及環保部門對電子制造等企業原材料環保、安全等各方面的要求，可在室溫下儲存與使用，無刺鼻異味。
樣品申請熱線：400-7777-029
